Удосконалення технології холодної прокатки електротехнічної сталі, що забезпечує підвищення стабільності процесу.

Терміни виконання: 2003-2004р.
Замовник: ВАТ"НЛМК"

Мета роботи - вдосконалення технологічних режимів прокатки електротехнічної сталі на чотириклітинний стан 1400 в ЛПЦ-5, що забезпечують підвищення стабільності процесу прокатки та зниження обривності штаб.

Додат. інформація

ОСНОВНІ РОЗДІЛИ РОБОТИ:

1. АНАЛІЗ СТАБІЛЬНОСТІ ПРОЦЕСУ ПРОКАТКИ НА 4-Х КЛІТЬОВОМУ СТАНІ 1400 І ШЛЯХ ЇЇ ПІДВИЩЕННЯ

2. ПОРІВНЯЛЬНИЙ АНАЛІЗ УМОВ ПРОКАТКИ З ЗАСТОСУВАННЯМ РІЗНИХ МАЛЮВАЛЬНО-ОХОЛОДЖУЮЧИХ ЗАСОБІВ

3. ВИЗНАЧЕННЯ МІНІМАЛЬНОЇ ТОВЩИНИ ШТАБИ НА 4-Х КЛІТЬОВОМУ СТАНІ 1400

4. ОБГРУНТУВАННЯ ТА РОЗРОБКА НОВОГО РЕЖИМУ ПРОКАТКИ, ЕКСПЕРИМЕНТАЛЬНА ПЕРЕВІРКА ЙОГО ВІДТВОРЕННОСТІ
4.1 Обґрунтування нового режиму прокатки
4.2 Перевірка відтворюваності запропонованого режиму прокатки

5. РЕЗУЛЬТАТИ ДОСВІДНО-ПРОМИСЛОВОГО ОПИТУВАННЯ НОВОГО РЕЖИМУ ПРОКАТКИ
5.1 Аналіз зміни обривності штаб
5.2 Аналіз зміни силових умов прокатки
5.3 Аналіз зміни варіації міжклітинних натягів
5.4 Аналіз зміни поздовжньої різнотовщинності
5.5 Аналіз теплових умов роботи стану та забрудненості поверхні штаб
5.6 Аналіз травмованості валків
5.7 Рекомендації

6. ОПТИМІЗАЦІЯ ДЕФОРМАЦІЙНО-СИЛОВИХ І КИНЕМАТИЧНИХ ПАРАМЕТРІВ ПРОЦЕСУ ПРОКАТКИ, А ТАКОЖ ВИТРАТИ СОЖ ПО КЛІТЯХ СТАНУ В РІЗНИХ УМОВАХ ПРОКАТКИ

7. АНАЛІЗ ПРИЧИН ПОЯВИ ОДНОЧАСНО ПРИКРОМКОВОЇ ХВИЛІСТОСТІ І КОРОБОВАНОСТІ ЦЕНТРАЛЬНОЇ ЧАСТИНИ, А ТАКОЖ ПОШУК ШЛЯХІВ УСУНЕННЯ ЦЬОГО НЕБАЖАЛЬНОГО ЕФЕКТУ

8. ЗАБЕЗПЕЧЕННЯ ЗАДАНОЇ МІКРОГЕОМЕТРІЇ ПОВЕРХНІ ГОТОВИХ ШТАБ З Вуглецевої сталі

9. ШЛЯХИ ПІДВИЩЕННЯ ПЛОСКІСНОСТІ ШТАБ ЕЛЕКТРОТЕХНІЧНОЇ СТАЛИ НА РЕВЕРСИВНОМУ СТАНІ 1200 ЛПЦ-2

10. АНАЛІЗ ДОСЯГНУТИХ ПОКАЗНИКІВ СТАБІЛЬНОСТІ ПРОЦЕСУ ПРОКАТКИ, ОБРИВНОСТІ ШТАБ І ПРОДУКТИВНОСТІ ЗА РАХУНОК ЗАСТОСУВАННЯ ПРОПОЗИЦІЙНОГО РЕЖИМУ ПРОКАТКИ НА 4-Х КЛІТЬОВИЙ СТАН 1400 ЛПЦ-5

11. РЕКОМЕНДАЦІЇ ТА ПРОЕКТ ЗМІНИ У ТІ

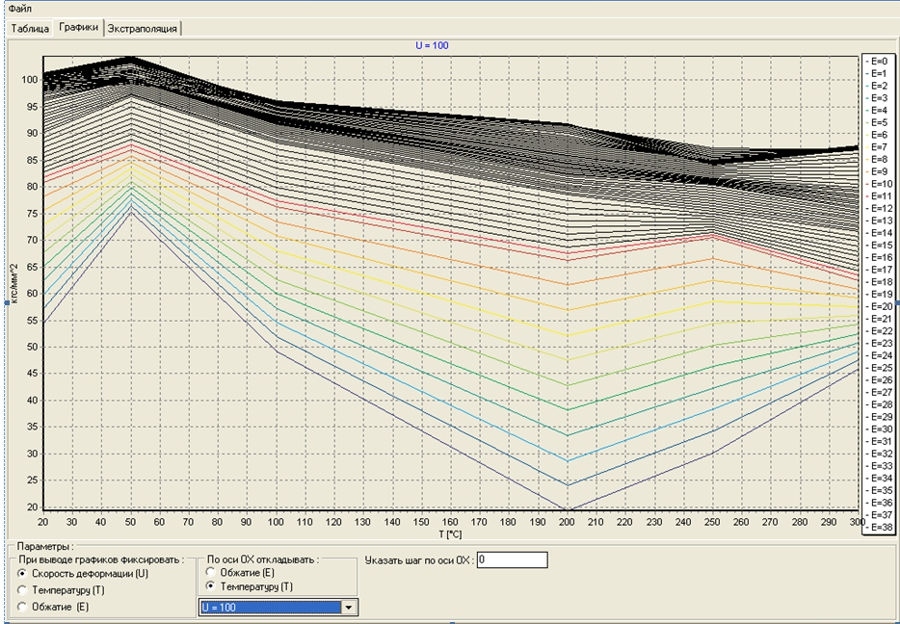

Робоче вікно комп'ютерної системи WinColdRolling
(редактор пластометричних даних)

результати обробки експериментальних даних пластометричних даних про реологічні властивості висококремнистої електротехнічної сталі (Метод багатовимірної інтер-і екстраполяції)

Розрахункове порівняння базового та досвідченого режимів прокатки

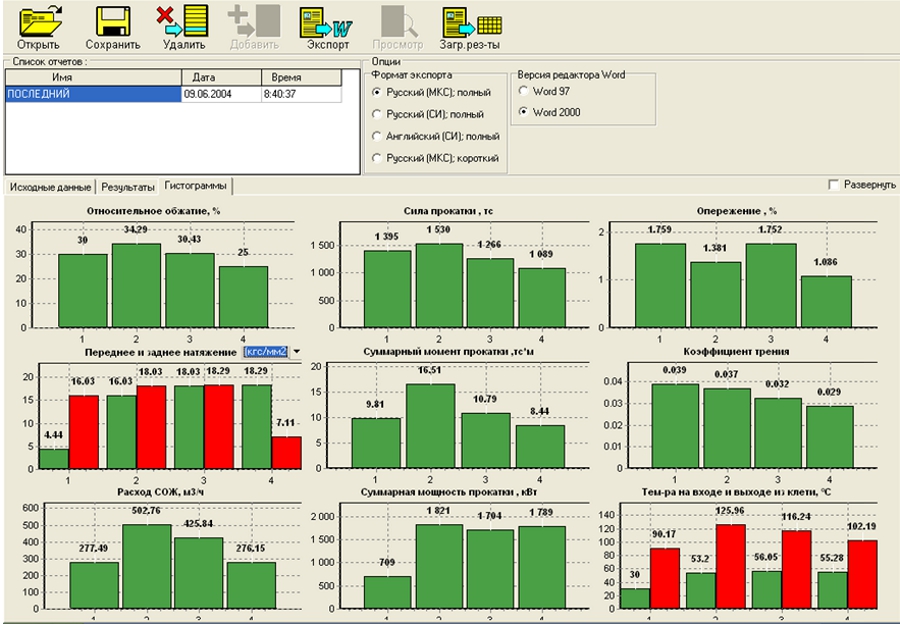

базовий режим

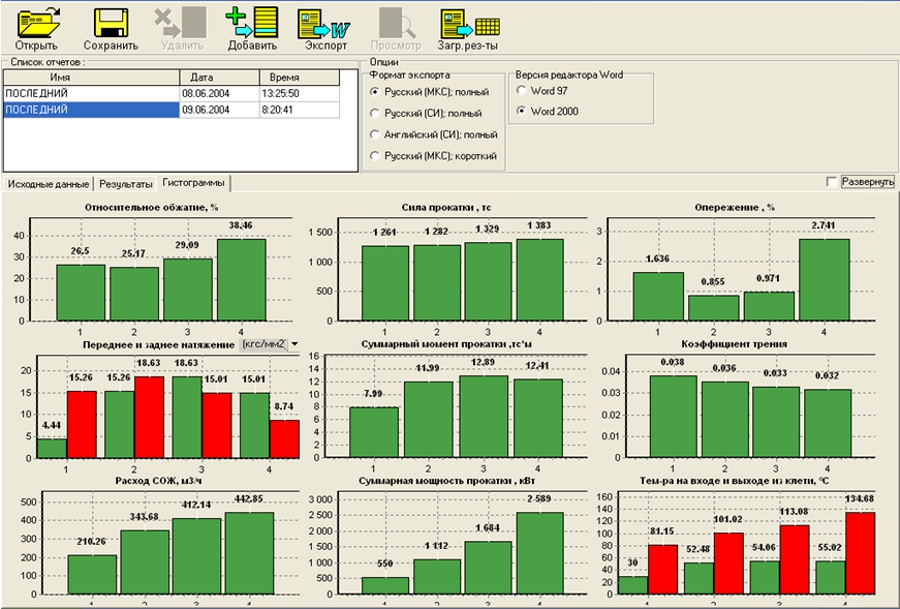

досвідчений режим

Основні результати
1. Виконано аналіз стабільності процесу прокатки на 4-х клітковому стані 1400 НЛМК і обривності штаб, що прокочуються. Виявлено можливості зменшення обривності штаб при прокатці найбільш проблемного в цьому сенсі металу товщиною 0,48 мм. висококремнистої ([Si] = 4%) сталі.
2. Розроблений та випробуваний технологічний режим прокатки штаб із висококремнистої сталі товщиною 0,48 мм дозволив підвищити стабільність процесу прокатки, знизити ймовірність поривів. штаб. Аналіз результатів масштабного промислового експерименту показав, що запропонований режим прокатки штаб зменшив обривність штаб порівняно з базовим рівнем з 30,8% до 22%, тобто на 8,8% абсолютних та 28,5% відносних.
