Найменування програми.
TRollAB - програма розрахунку динаміки зміни температурних полів та теплового профілю валків по довжині
бочки
з урахуванням селективної подачі мастильно-охолоджувальної та мастильно-нагрівної емульсії з вбудованим
алгоритмом
управління
тепловим профілем валків.
Функціональне призначення.
TRollAB дозволяє моделювати процес роботи (в одній окремо взятій кліті) селективної подачі
мастильно-охолоджувальної
і мастильно-нагрівної емульсії як у темпі прокатки, так і значно швидше. Визначати динаміку
зміни температурного
поля та теплового профілю робочого валка з урахуванням керуючих впливів (тиску
і загальної витрати, обсягом охолоджувача, що подається в окремі зони).
Основні функціональні переваги
- реалізовано управління тепловим профілем валків на локальних ділянках, враховано особливості управління тепловим профілем на стадії розігріву валків, коли подається мастильно-охолоджувальна рідина призводить до розігріву валків;
- розрахунки зміни температурного поля та теплового профілю робочих валків відбуваються в режимі реального часу з урахуванням керуючих впливів (зміни тиску та загальної витрати, а також зміни витрати охолоджувача за окремими зонами);
- забезпечується розрахунок необхідного розподілу по довжині бочки не тільки охолоджувальної, але і додаткової подачі попередньо підігрітої емульсії, виходячи із заданого теплового профілю робочих валків;
- алгоритм керування тепловим профілем валків використовується як компонент автоматичною системи управління площинністю штаб по каналу селективного охолодження валків при одночасному використання та інших способів та засобів впливу.

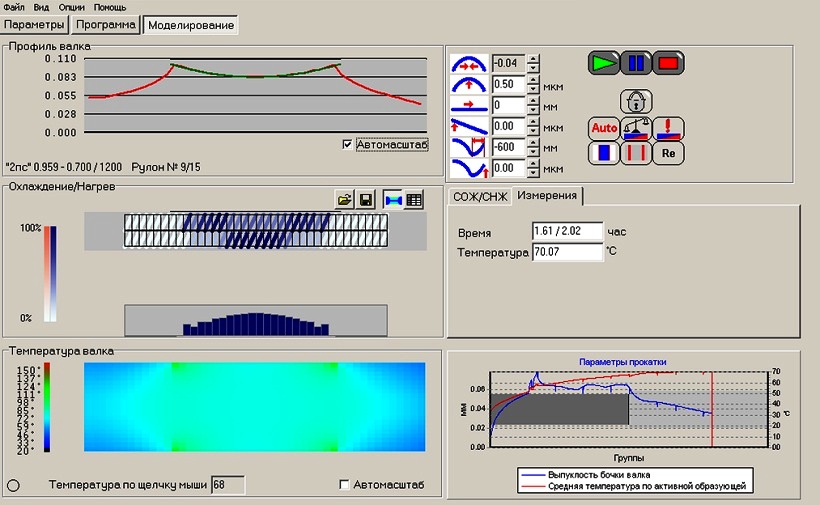

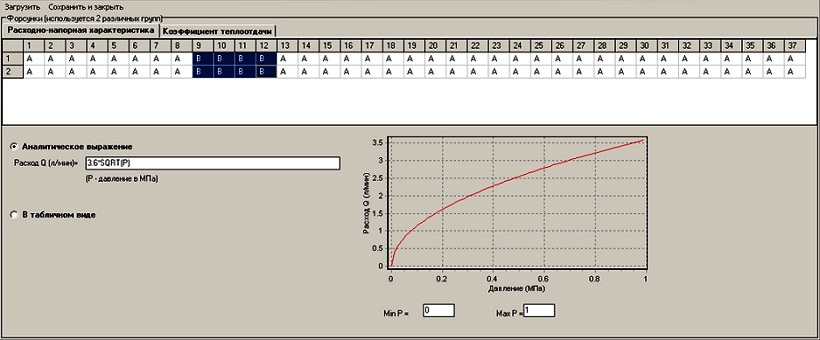

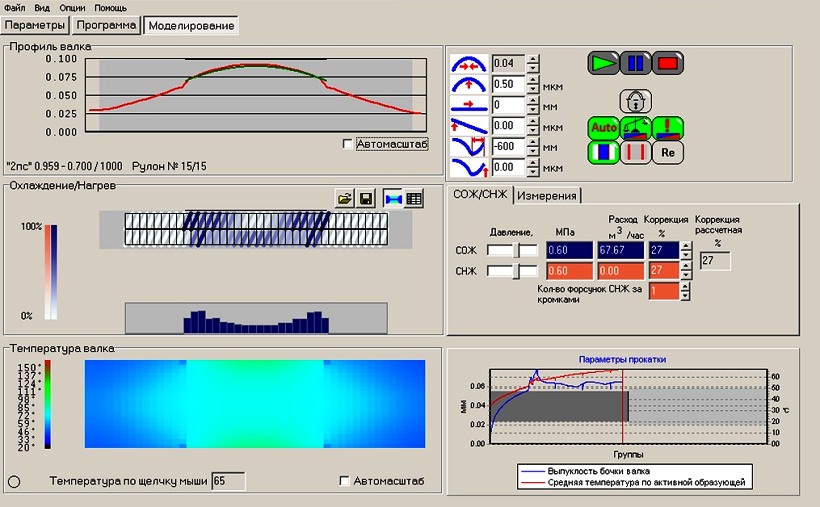

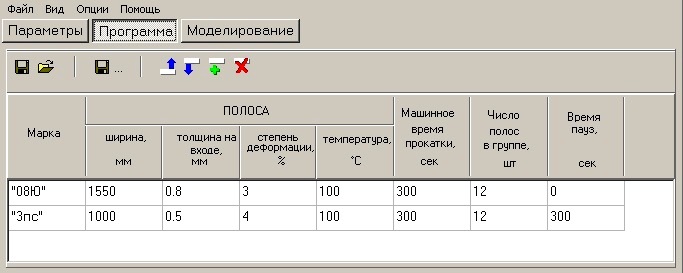

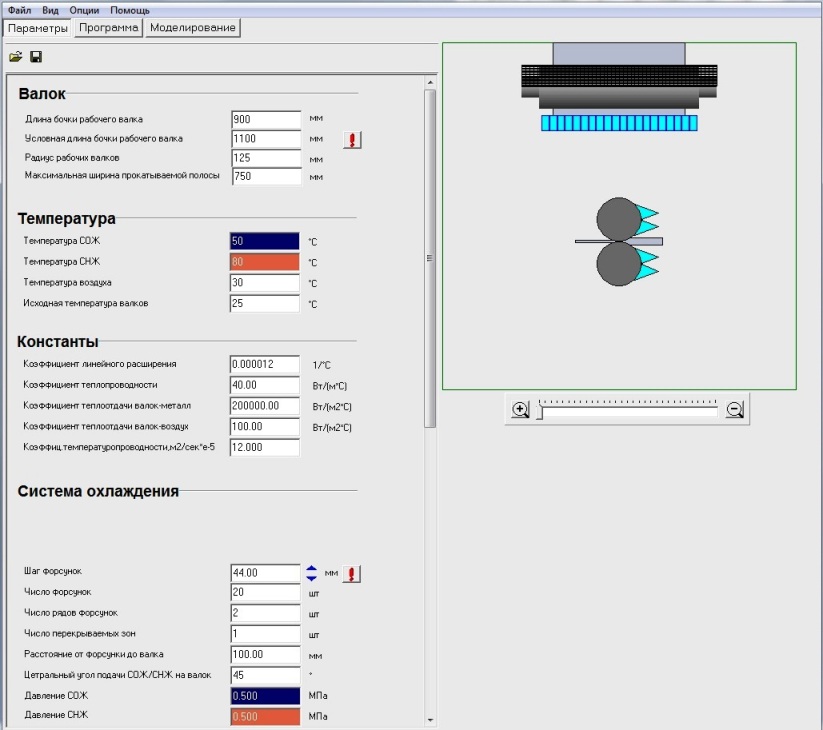

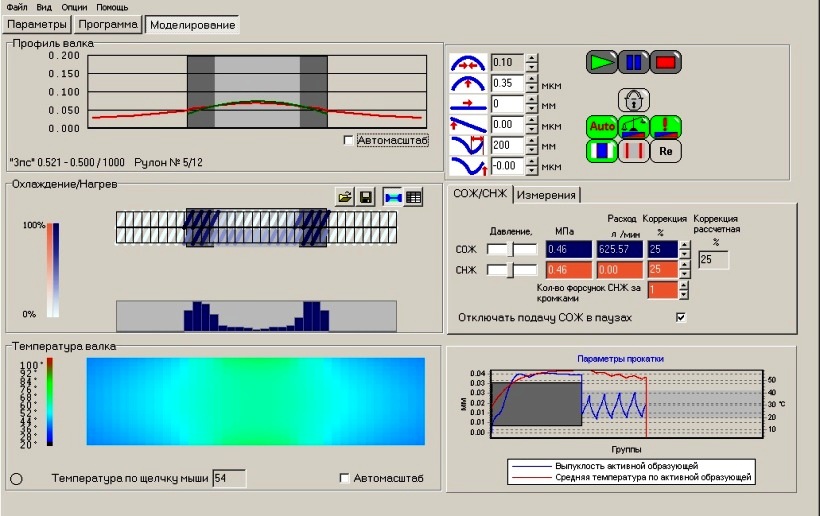

ПРИКЛАДИ ДІАЛОГОВИХ ВІКОН ПРОГРАМИ TRollAB.
