Найменування програми.
HRSProfileControl - програма розрахунку поперечного профілю, площинності штаб і керуючих впливів при гарячій прокатці.

Функціональне призначення.
HRSProfileControl забезпечує розрахунок складових (знос, пружні деформації, теплове розширення, профіль валків) поперечного профілю штаб при гарячій прокатки в чистовій групі клітей ШСГП, а також реверсивного одно- або двоклітинного табору Стеккеля з моталками в печах.
Програма орієнтована оцінку ефективності використання різних алгоритмів управління поперечним профілем та площинністю штаб на станах, оснащених комплексом засобів управління, таких як зміна взаємної орієнтації валків (паралельність, перехрещування, осьове зсув), примусовий вигин (+/-) та теплове профільування (зміною загальної витрати та/або по зонах). Можливе моделювання використання коштів у різних комбінаціях.
Залежно від сукупності вибраних коштів та програм прокатки програма дозволяє вибрати оптимальні параметри профілювань робочих та опорних валків, а також діапазони керуючих впливів.

Основні функціональні переваги

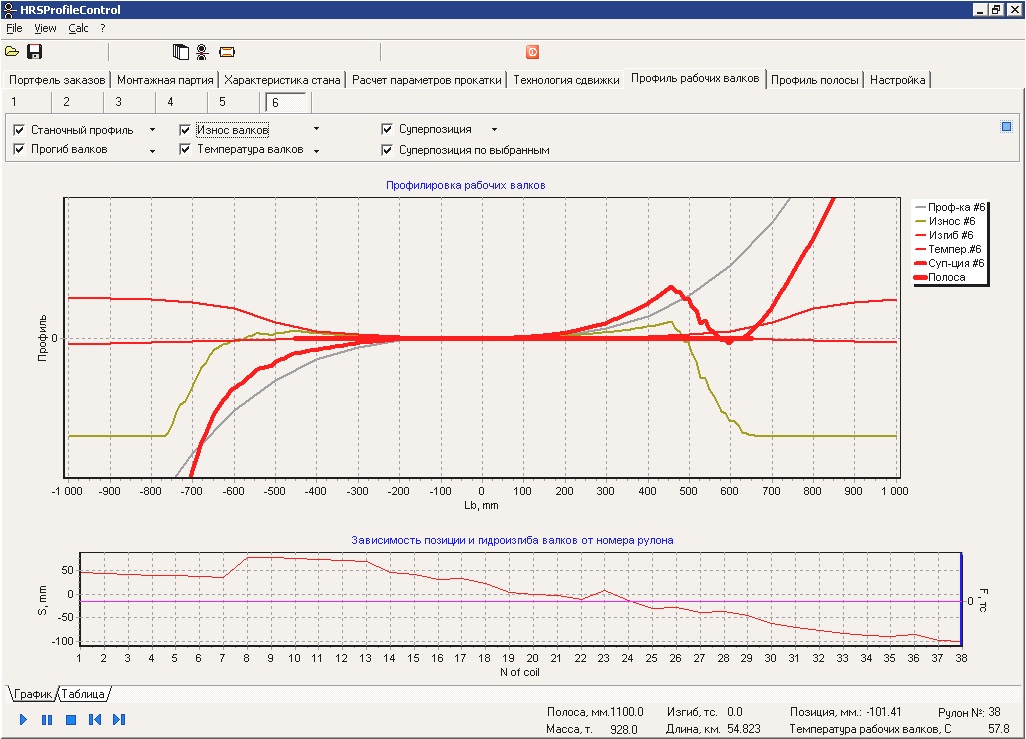

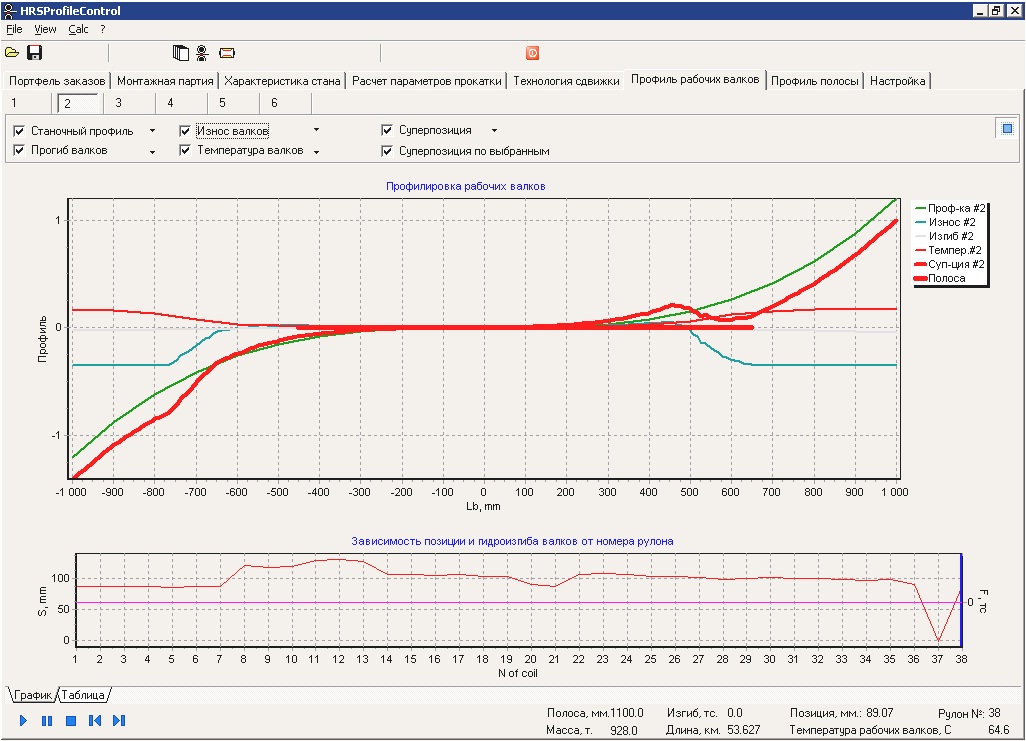

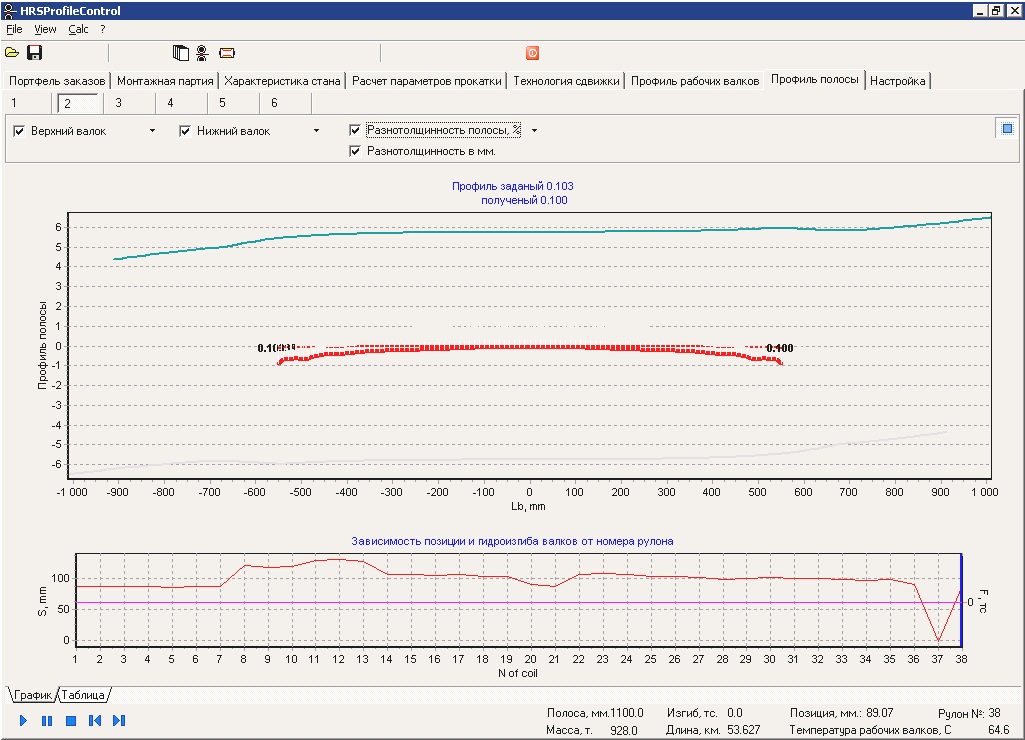

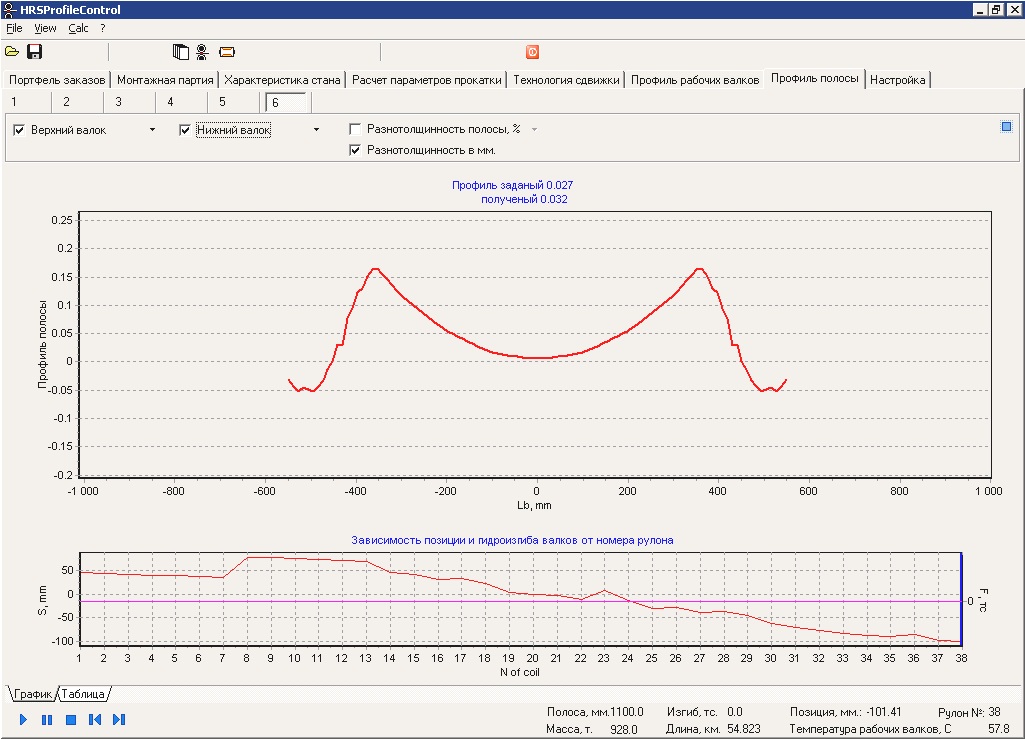

за заданою програмою прокатки на будь-якому етапі кампанії валків розраховуються їх зношений, тепловий профіль активної утворюючої, а також пружні деформації валкового вузла. Шляхом порівняння розрахункового і заданого профілів поперечного перерізу штаби з урахуванням профілювань валків визначаються вид і параметри керуючих впливів каналами:
паралельність валків;
перехрещення робочих валків один щодо одного та перехрещення опорних валків щодо робітників з метою компенсації осьових навантажень, що виникають на останні;
осьове зсув робочих валків;
додатковий вигин та протизгин робочих валків;
секційне охолодження робочих валків.

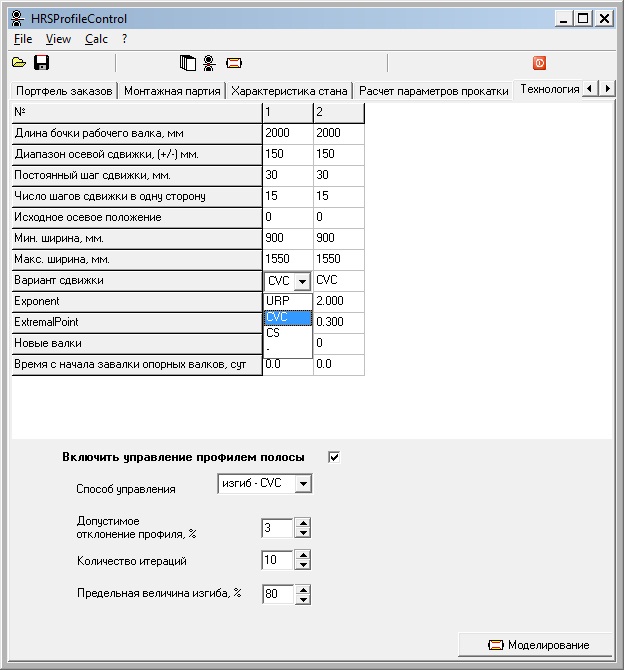

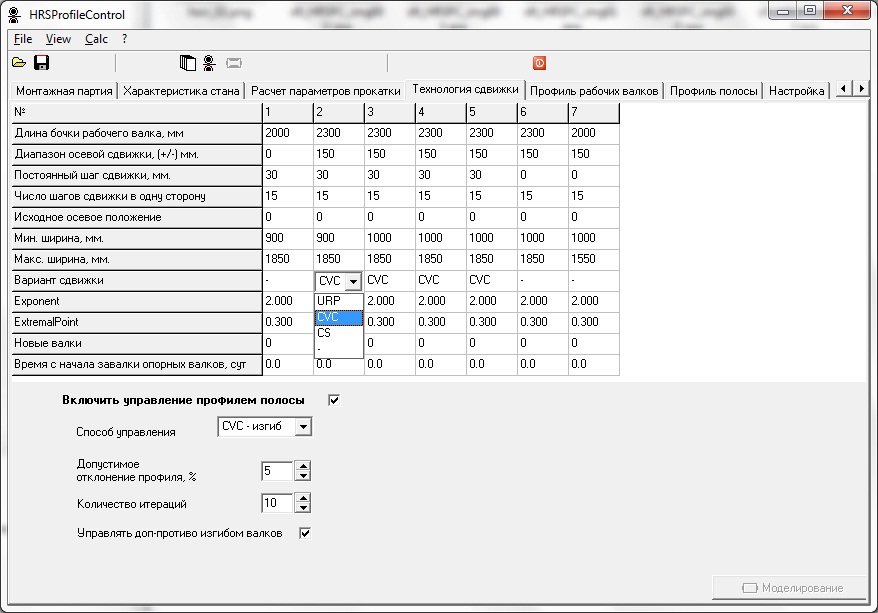

знос валків розраховується з урахуванням використання різних технологій управління їх осьовим зсувом:
циклічне зсув валків CS;
універсальне регулювання профілю URP із застосуванням «сигароподібних» робочих валків або валків, що мають односторонній скіс на краю бочки;
безперервна зміна профілю CVC застосуванням опукло-увігнутих валків.
при керуванні поперечним профілем штаб різної товщини та ширини враховуються критичні значення нерівномірності деформації, що призводять до неплощинності
