Найменування програми.
RollPreflaw - програма для конфігурування та раціонального орієнтування колекторів подачі охолоджувача на
валки.
Функціональне призначення.
RollPreflaw призначена для конфігурування та раціонального орієнтування колекторів подачі охолоджувача
на валки прокатного табору.
Основні функціональні переваги
- дозволяє визначати топографію подачі охолоджувача, теоретичний погонний витрата охолоджувача з урахуванням закономірностей його розподілу вздовж і поперек площини, що мають місце. факела, оцінювати щільність зрошення кожним колектором окремо і загалом на валок, визначати геометричні параметри подачі охолоджувача (центральні кути зрошення на валку, зони та площі зрошення), а також розподіл кутів атаки площею зони роботи кожної форсунки (струмені) з валком;

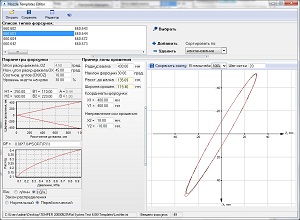

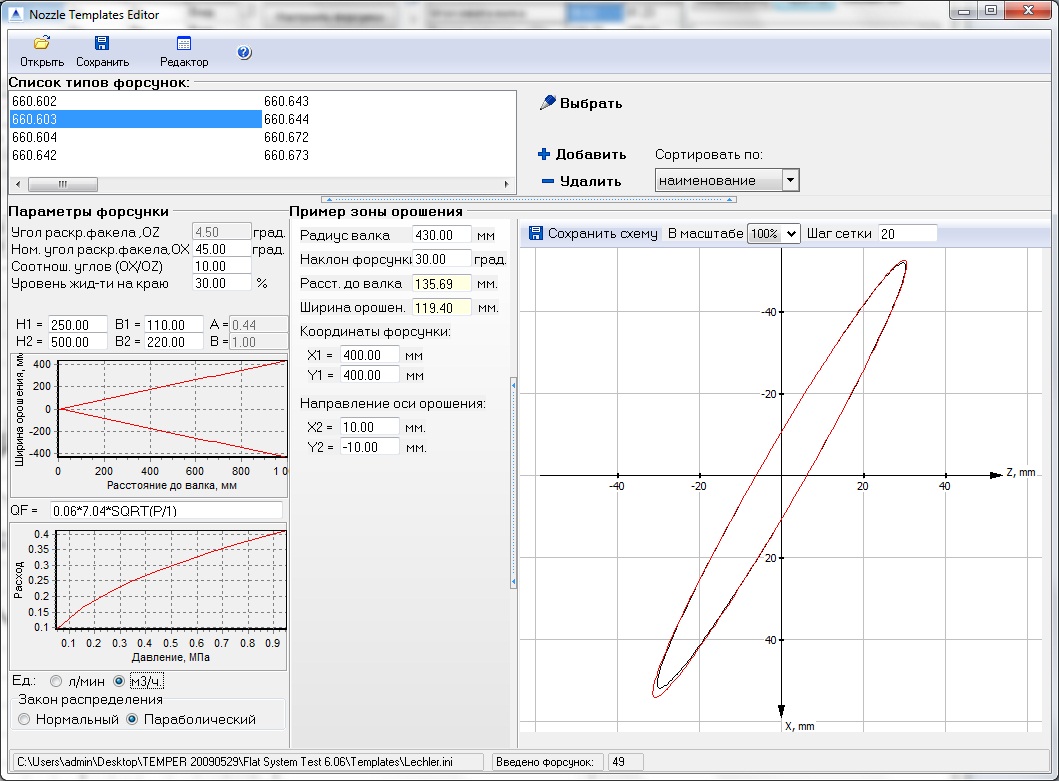

- містить базу даних, що поповнюється і редагується, про форсунки різних виробників з їх напірно-витратними характеристиками, кутами розкриття факелів, законами розподілу рідини площі смолоскипа;
- дозволяє автоматично оптимально конфігурувати одно- та багаторядні колектори (крок форсунок, їх орієнтація на базі обраних користувачем типів або вибираючи їх з каталогу самостійно), забезпечуючи заданий загальний розподіл охолоджувача по довжині бочки валка та щільність зрошення з урахуванням допустимого відхилення від заданих загального рівня та нерівномірності;
- враховуються випадки неповного потрапляння рідини на валок, а також ефекти конвергенції струменів. Обчислюються щільності зрошення не тільки від дії струменів від кожного форсунки, а й інтегральні щільності по всій площі зрошення, центральні кути на валку, зрошувані рідиною.

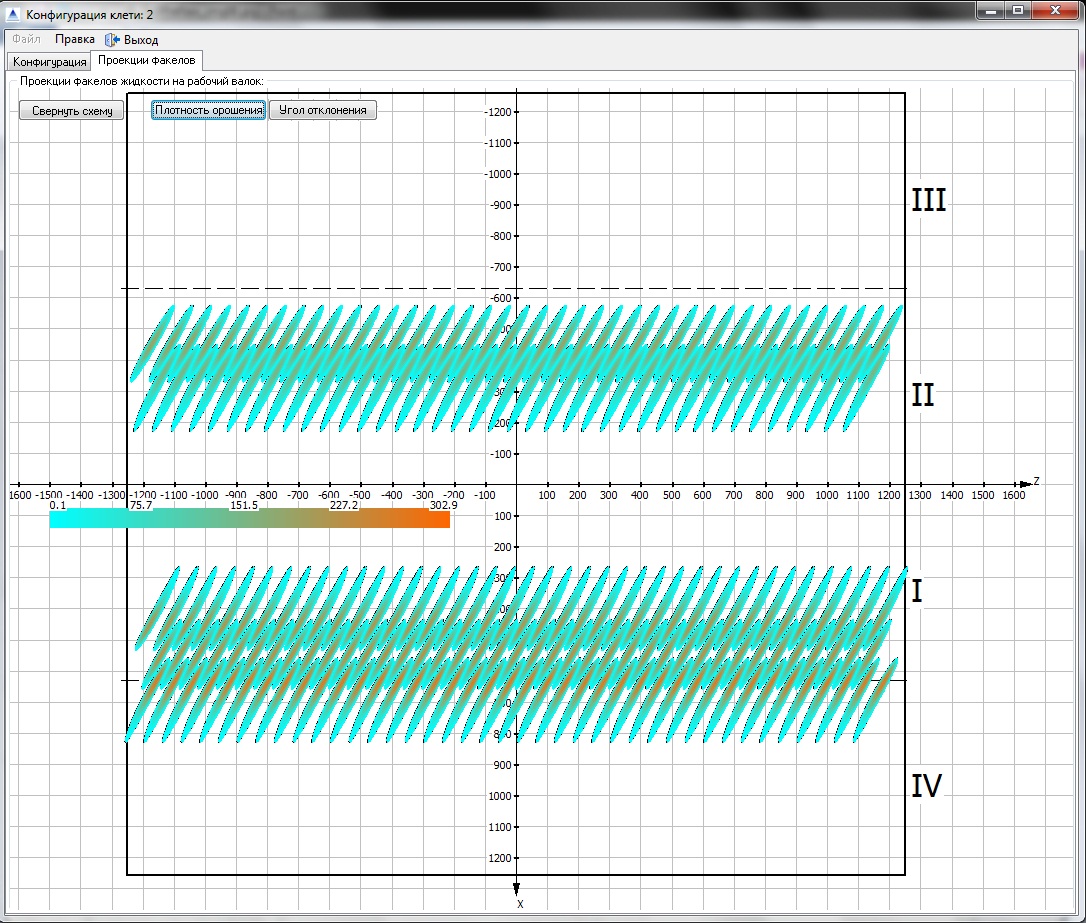

TRollPreflaw - повністю вирішує завдання організації та проектування раціональної подачі рідини на валки, дозволяє визначити теоретичний розподіл погонної витрати по кожному ряду форсунок та в цілому по колу (чвертях) валка. Представлена зручна можливість здійснення ручної корекції розташування окремих форсунок, їх груп, їх орієнтації по відношенню до валку.

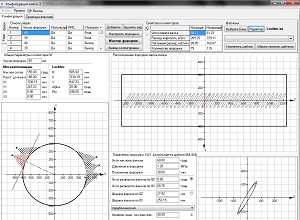

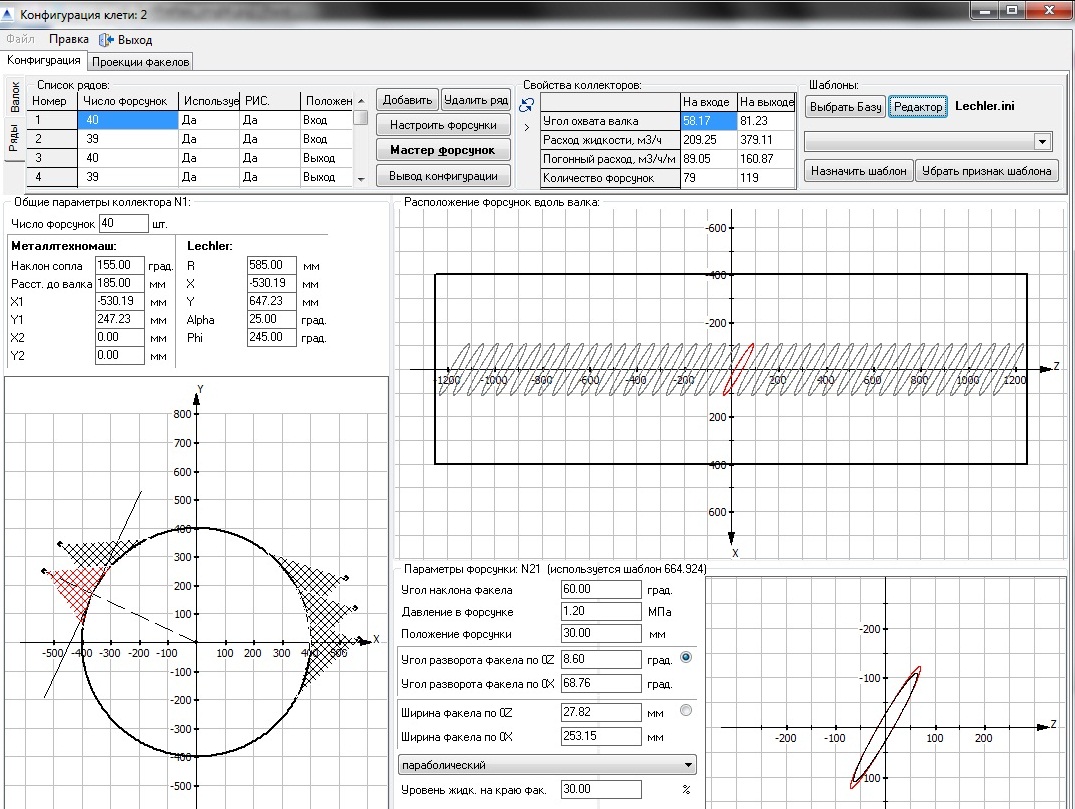

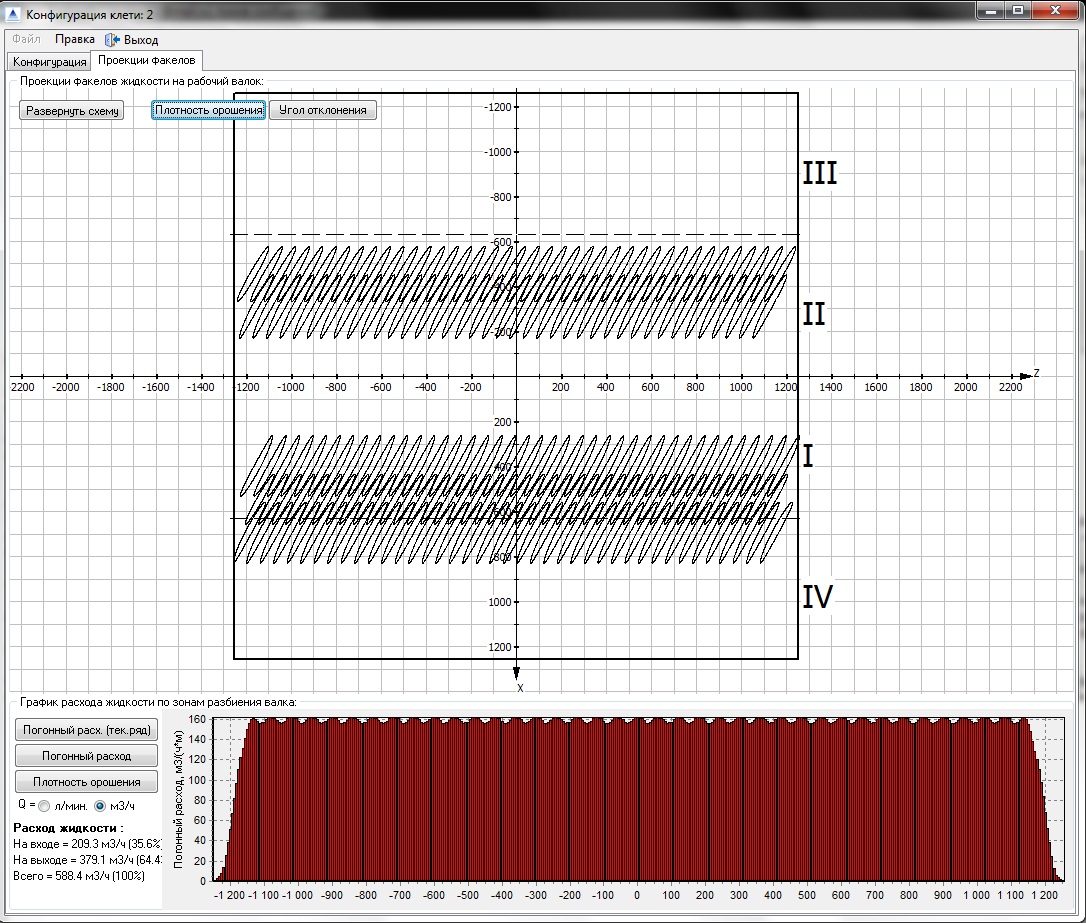

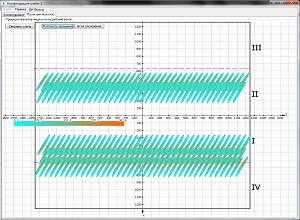

ПРИКЛАДИ ДІАЛОГОВИХ ВІКОН ПРОГРАМИ TRollPreflaw.

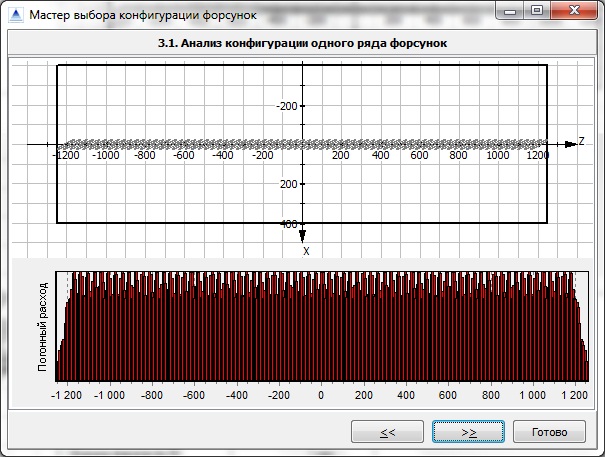

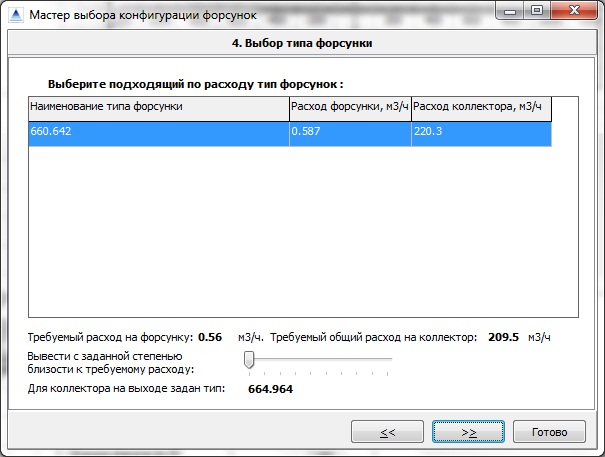

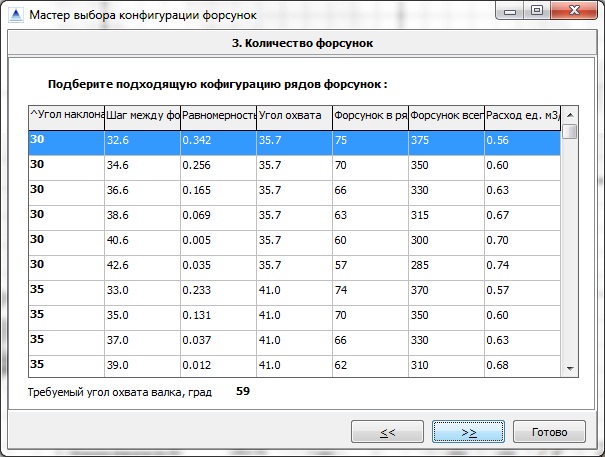

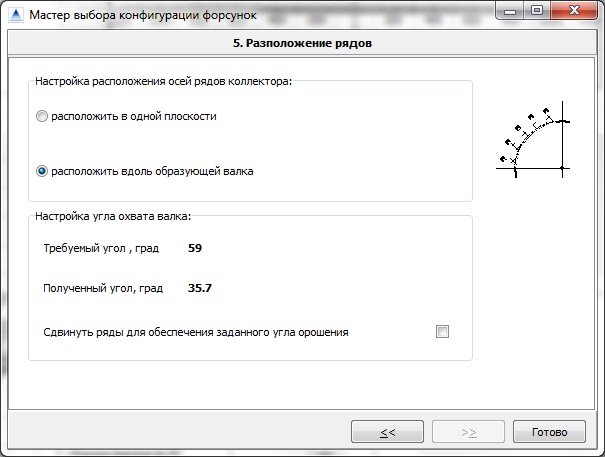

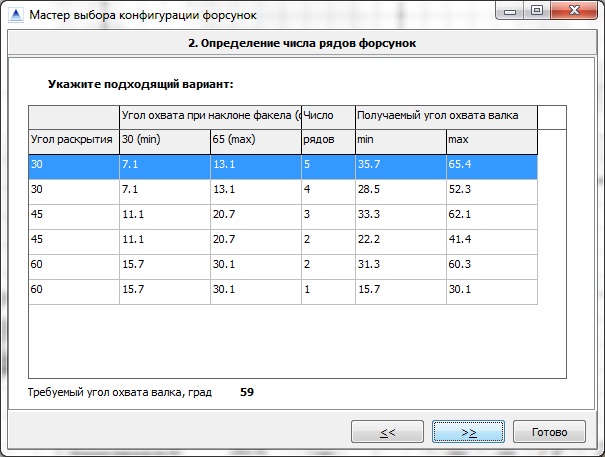

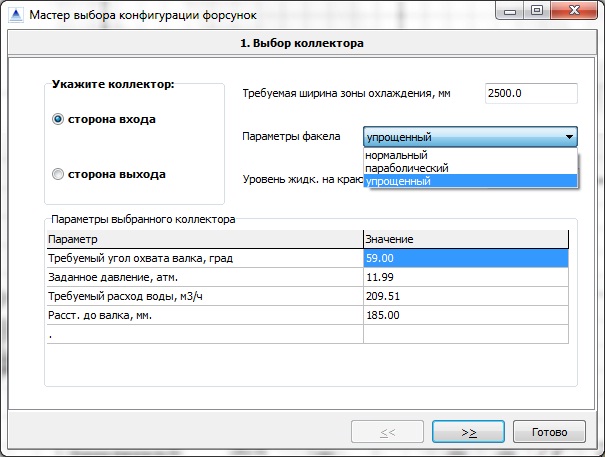

Майстер вибору конфігурації форсунок.
